CTB系列电流探头是一款能够同时测量直流和交流的电流探头。是用于AC/DC电流的可开合的夹钳型电流传感器。其特点包括：高精度，典型值0.3%；良好的频率特性和温度特性；高带宽。CTBxxxA系列需要配合 CTB104(四通道传感器单元)使用，CTBxxxB只需用12V适配器供电，主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。
产品电气规格
型号 | CTB1000B |
额定电流 | AC/DC 1000A |
带宽 | 20kHz |
电流传输比 | 2mV/A |

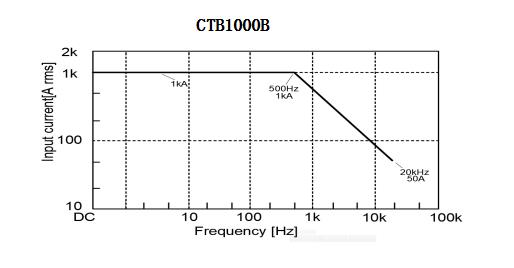

最大输入电流 | 参考 电流额定值VS频率曲线 |

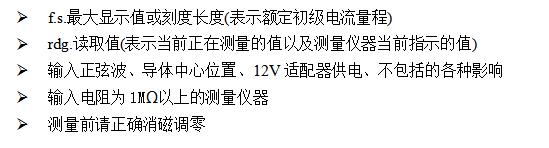

精度 | 参考 精度列表说明 |
使用温湿度范围 | -40℃~85℃,80% RH以下（没有结露） |
保证精度范围 | 0℃~40℃,80% RH以下 |
温漂系数 | -40℃~0℃﹑40℃~85℃ 幅度灵敏度：±0.02% rdg./℃以下 偏置电压：≤±0.01% f.s./℃ |
可测量导体直径 | φ50 mm以下 |
导体位置影响 | ±0.2%rdg.以下 (1000A输入，50Hz/60Hz，使用外径为30mm的线材情况) |
供电方式 | DC 12V/1A（标配适配器） |
CTB1000B
频率 | 振幅 | 相位 |
DC | ±0.3% rdg. ±0.02% f.s. | - |
DC < f ≤ 100 Hz | ±0.3% rdg. ±0.01% f.s. | ±0.1deg. |
100Hz< f ≤ 500 Hz | ±0.5% rdg. ±0.02% f.s. | ±0.2deg. |
500Hz< f ≤ 1kHz | ±1.0% rdg. ±0.02% f.s. | ±0.5deg. |
1kHz< f ≤ 5kHz | ±2.0% rdg. ±0.02% f.s. | ±1.5deg. |
5kHz< f ≤ 10kHz | ±5.0% rdg. ±0.05% f.s. | ±2.0deg. |
10kHz< f ≤ 20kHz | ±30% rdg. ±0.02% f.s. | ±10deg. |
